Usługi w kategorii testów elektrycznych i EMC

Specyfikacje techniczne

Oferujemy kompleksowe usługi walidacyjne – od podstawowych testów EMC po kompleksowe badania akumulatorów pod kątem ich trwałości (abuse testing). Eliminują Państwo logystykę między laboratoriami i zapewniają spójność warunków testowych.

Testy EMC i ESD

Przejdź do usługi

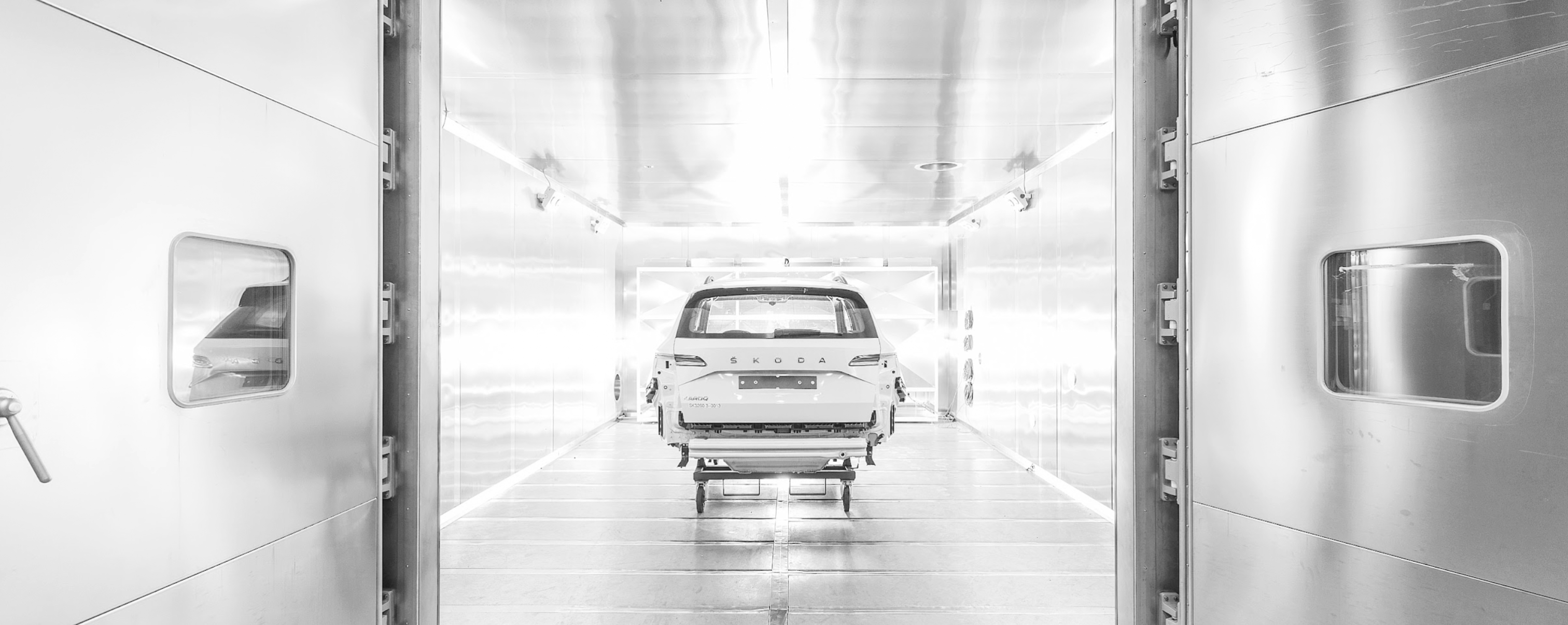

Badania emisji promieniowanych i przewodzonych oraz odporności w komorze półbezechowej (SAC) o sprawdzonej zdolności tłumienia. Pełen zakres norm motoryzacyjnych i przemysłowych, w tym testy specjalistyczne (BCI, DPI, odporność na pole magnetyczne).

Parametry techniczne:

• Emisje promieniowane: 150 kHz – 6 GHz (przygotowane do 26 GHz), odbiornik FFT Rohde & Schwarz
• Odporność na promieniowanie: 80 MHz – 18 GHz (w przygotowaniu), walidacja równomierności pola zgodnie z CISPR 16
• Testy ESD: ISO 10605 (przemysł motoryzacyjny), IEC 61000-4-2 (przemysł), wyładowanie kontaktowe i powietrzne, do ±25 kV
• Kluczowe normy: CISPR 25, ISO 11452-2/-4/-5, UNECE R10, seria norm IEC 61000-4-x

Testy elektryczne wysokiego napięcia

Przejdź do usługi

Walidacja wysokiego napięcia dla elektromobilności i systemów magazynowania energii. Testujemy bezpieczeństwo elektryczne, integralność izolacji i zachowanie przejściowe modułów akumulatorowych, wiązek kablowych wysokiego napięcia oraz elektroniki mocy.

Procedury testowe:

• Próba wytrzymałości dielektrycznej (AC/DC) do 1500 V, dokładność pomiaru prądu upływowego <1 µA

• Rezystancja izolacji w różnych warunkach temperaturowych i wilgotnościowych

• Symulacja zjawisk przejściowych wysokiego napięcia zgodnie z normą ISO 16750-2, generatory impulsów do 600 V

• Elektrochemiczna spektroskopia impedancyjna (EIS) do charakteryzowania ogniw akumulatorowych

• Kluczowe normy: ISO 16750-2, UN 38.3, IEC 62619, ECE R100, specyficzne dla OEM (PV 8450, PV 8550)

Testy elektroniki słaboprądowej i magistrali komunikacyjnych (CAN)

Przejdź do usługi

Analiza integralności sygnału, testowanie zgodności z protokołem oraz walidacja funkcjonalna modułów sterujących. Sprawdzamy niezawodność komunikacji CAN/CAN-FD, LIN i Automotive Ethernet w rzeczywistych i ekstremalnych warunkach.

Metody analityczne:

• Analiza parametrów sygnału za pomocą oscyloskopu (czas narastania/opadania, przeregulowanie, jitter)

• Testowanie dekodowania protokołu z wbudowanymi błędami (błędy uzupełniania bitów, uszkodzenia ramki)

• Symulacja obciążenia magistrali i testy obciążeniowe (scenariusze o dużym natężeniu ruchu)

• Pomiar diagramu oczkowego dla szybkich sygnałów różnicowych (Eye diagram measurement for high-speed differential signals)

• Kluczowe normy: ISO 11898 (CAN), ISO 17987 (LIN), IEEE 802.3 (Ethernet), OPEN Alliance TC8

Testy systemowe komponentów mechatronicznych

Przejdź do usługi

Kompleksowa walidacja obejmująca interakcje mechaniczne, elektroniczne i programowe. Testujemy siłowniki, czujniki, kompletne zespoły ECU oraz podsystemy mechatroniczne w realistycznych warunkach eksploatacyjnych.

Możliwości testowe:

• Testy trwałości/wytrzymałości z programowalnymi cyklami roboczymi (do 10^7 operacji)

• Monitorowanie wielu parametrów: siła, moment obrotowy, przesunięcie, temperatura, prąd, napięcie (do 60 kanałów jednocześnie)

• Symulacja aktywnego sterowania temperaturą (pętle chłodzenia cieczą od -30 °C do +95 °C)

• Symulacja zasilania, w tym przejściowe zjawiska samochodowe i tętnienia napięcia

• Kluczowe normy: ISO 16750-4, LV 124, VW 80000, plany walidacyjne dostosowane do potrzeb klienta

Najczęściej realizowane ekspertyzy w zakresie instalacji elektrycznych i zastosowań EMC

Każdy segment ma swoje unikalne wymagania dotyczące walidacji. Dzięki ponad 30-letniemu doświadczeniu w testowaniu motoryzacyjnym oraz dywersyfikacji działalności w kierunku lotnictwa i techniki medycznej rozumiemy Państwa otoczenie regulacyjne i problemy techniczne.

Przemysł motoryzacyjny

Typowe wyzwania związane z walidacją

Specyficzne procedury testowe producentów samochodów (VW PV, BMW GS, Mercedes MBN), koordynacja kompatybilności elektromagnetycznej na poziomie pojazdu, wymagania dotyczące bezpieczeństwa funkcjonalnego (ISO 26262), walidacja cyberbezpieczeństwa (UN R155/R156).

Nasze rozwiązania

Pełne pokrycie norm motoryzacyjnych, w tym wsparcie w zakresie homologacji. Doświadczenie w procesach walidacyjnych dostawców pierwszego rzędu (metodologia Continental, Bosch, ZF). Aktywna współpraca z działami walidacyjnymi producentów samochodów w zakresie interpretacji niejednoznacznych wymagań.

Kluczowe normy

• UNECE R10
• CISPR 25
• seria ISO 11452
• ISO 7637
• ISO 16750
• LV 124
• VW 80000

Automatyka przemysłowa

Typowe wyzwania związane z walidacją

Środowisko o wysokim poziomie zakłóceń elektromagnetycznych (przetwornice częstotliwości, spawarki), długotrwała niezawodność w trybie ciągłej pracy, integracja systemów od wielu dostawców, zgodność z dyrektywą w sprawie maszyn.

Nasze rozwiązania

Przemysłowe badania kompatybilności elektromagnetycznej z realistyczną symulacją zakłóceń. Przyspieszone badania trwałości. Badania przedcertyfikacyjne w celu uzyskania oznaczenia CE (dyrektywa niskonapięciowa i dyrektywa dotycząca kompatybilności elektromagnetycznej).

Kluczowe normy:

• IEC 61000-6-2/-6-4
• EN 60204-1
• EN 55011/55032

Sprzęt medyczny

Typowe wyzwania związane z walidacją

Bezpieczeństwo pacjenta na pierwszym miejscu, surowe wymagania dotyczące kompatybilności elektromagnetycznej (brak zakłóceń w działaniu urządzeń ratujących życie), kompatybilność z pomieszczeniami czystymi, obszerna dokumentacja do zatwierdzenia zgodnie z rozporządzeniem MDR/FDA.

Nasze rozwiązania

Testy kompatybilności elektromagnetycznej w jakości medycznej z uwzględnieniem najgorszych scenariuszy (środowisko zakłóceń elektromagnetycznych na sali operacyjnej). Testy zgodności dla wyrobów medycznych klasy IIa/IIb/III zgodnie z rozporządzeniem UE MDR.

Kluczowe normy:

• RTCA DO-160
• EUROCAE ED-14
• MIL-STD-461

Elektronika użytkowa i IoT

Typowe wyzwania związane z walidacją

Współistnienie technologii bezprzewodowych (równoczesna praca Wi-Fi, Bluetooth, Zigbee), presja na szybkie wprowadzenie produktu na rynek, certyfikacja dla wielu regionów (CE, FCC, IC, UKCA), konstrukcja zoptymalizowana pod kątem kosztów.

Nasze rozwiązania

Szybkie testy przedcertyfikacyjne dla urządzeń bezprzewodowych. Równoległe testowanie pod kątem wielu standardów regionalnych. Konsultacje w zakresie optymalizacji konstrukcji w celu zapewnienia ekonomicznej zgodności z wymaganiami dotyczącymi kompatybilności elektromagnetycznej.

Kluczowe normy:

• EN 55032/35
• seria ETSI EN 301 489
• FCC część 15
• IC RSS-210

Ustrukturyzowany proces współpracy. Od zapytania ofertowego po raport końcowy

Przejrzysty proces pracy z jasno określonymi etapami. Każdy projekt ma przypisanego kierownika projektu oraz dostęp do pulpitu z danymi testowymi w czasie rzeczywistym.

1. Konsultacje techniczne i określenie planu badań

Analizujemy rynki docelowe, obowiązujące przepisy i specyfikę produktu. Definiujemy matrycę testową, poziomy intensywności i kryteria akceptacji. Przygotowujemy szczegółową ofertę wraz z harmonogramem i alokacją zasobów.

2. Przeprowadzenie badań zgodnie z zatwierdzonymi procedurami

Wszystkie pomiary są wykonywane przy użyciu skalibrowanych przyrządów (certyfikaty kalibracji zgodne z normami krajowymi). Stosujemy zatwierdzone procedury testowe z udokumentowaną niepewnością pomiaru.

3. Monitorowanie w czasie rzeczywistym i bieżące raportowanie

W przypadku testów krytycznych zapewniamy bezpośredni dostęp do danych pomiarowych. W przypadku wczesnego wykrycia problemów natychmiast informujemy o tym i omawiamy strategie naprawcze.

4. Kompleksowy raport z badań i dokumentacja techniczna

Wydajemy szczegółowe protokoły z badań zawierające dane pierwotne, wykresy spektralne, dokumentację fotograficzną oraz jasną ocenę zgodności/niezgodności. W przypadku badań akredytowanych dołączamy certyfikat ISO/IEC 17025. Dokumentacja jest przygotowana do złożenia wniosku o homologację.
